今回は、DJI Matrice 300 RTK(マトリス 300 RTK) に搭載できるレーザースキャナーとして2020年10月15日に発表された「DJI Zenmuse L1(ゼンミューズ L1)」の機能紹介[フライト編]として、実機を用いたレーザー測量の実証実験の様子と結果をご紹介いたします。

DJI Zenmuse L1 は、Livox製LiDARモジュール、高精度IMU、および3軸ジンバルに1インチCMOSセンサーを備えたカメラが搭載されたレーザースキャナーです。また、マッピングソフト DJI Terra(テラ)と併用することで、Zenmuse L1 はリアルタイムに3Dデータを取得でき、複雑な構造の詳細データを効率的にキャプチャーし、高精度の構築モデルを形成することが可能です。

Zenmuse L1_01_s



実証実験での使用機材

今回の現場で使用した機材は、下記の通りです。

DJI Matrice 300 RTK + DJI Zenmuse L1
・検証用机 × 1
DJI Terra
・Cloudcompare
※ Matrice 300 RTK のRTK機能は D-RTK2 を使用しております。



ミッション設定

Zenmuse L1_02_s

Matrice 300 RTK + DJI Zenmuse L1

こちらが現場で Matrice 300 RTK に設定した内容です。

マッピング作業:約1ヘクタール
高度     :50m
速度     :3.0m/s
サイドラップ :60%



DJI Terra によるモデル作成

DJI Zenmuse L1 で取得したデータを、DJI Terra に取り込み作成したモデルがこちらです。
作成すると「RGB、反射率、高さ、リターン」の4つの項目で点群が作成されます。

【RGB】

【反射率】Zenmuse L1_04_反射率_s

【高さ】Zenmuse L1_05_高さ_s

【リターン】Zenmuse L1_06_リターン_s

DJI Matrice 300 RTK 資料請求・見積もりフォーム



精度検証

点群と実際の座標値の⽐較

作成したデータと実測点を比較し、検証用机を対象に精度検証を実施ました。

検証方法としては DJI Zenmuse L1 のデータを Terra に取り込み、作成した点群データの任意の箇所の点(4点)と D-RTK2 のハンドヘルドモード(VRS)を使用して計測した実測点との座標値の比較をします。

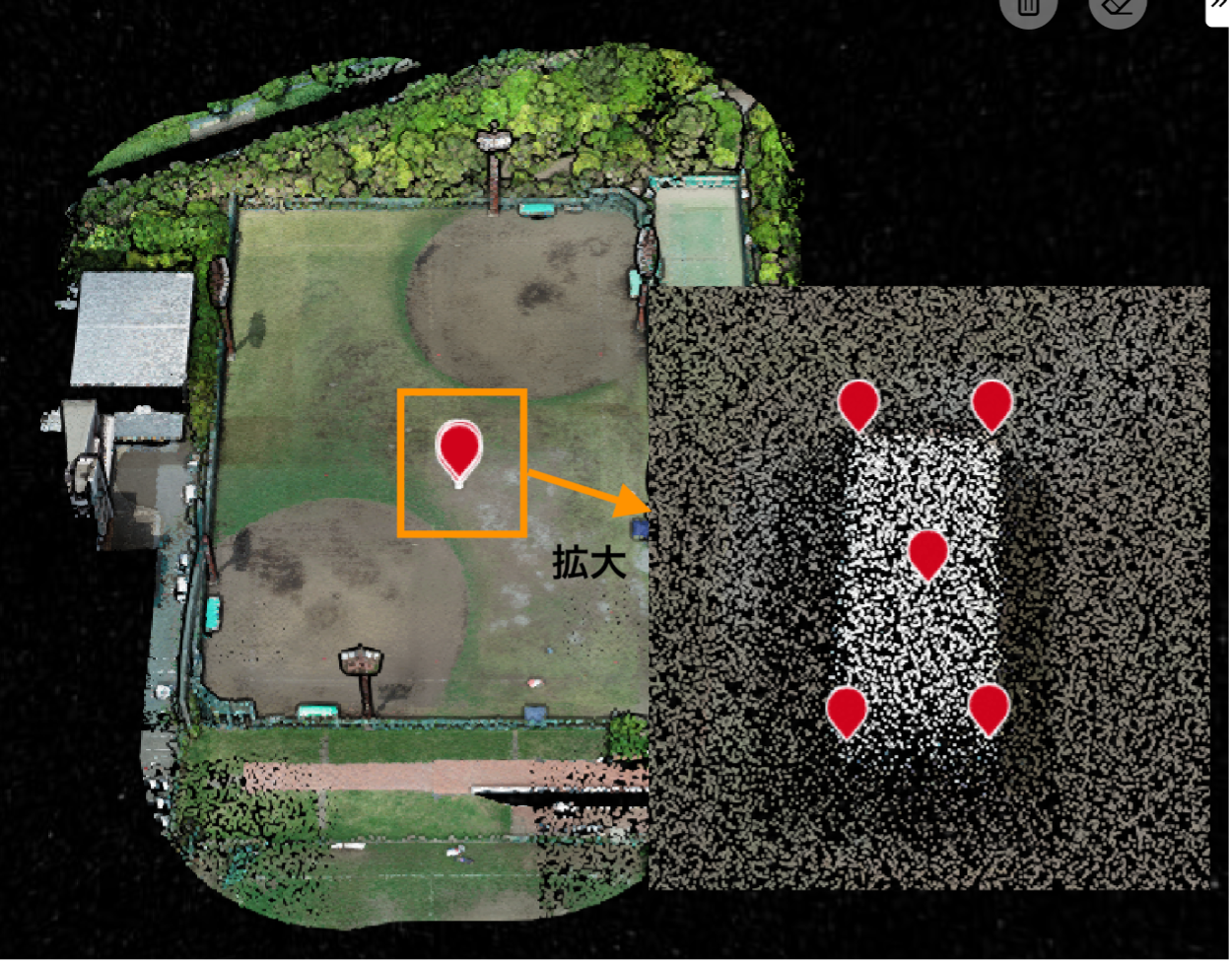

※ 4点は目標物の四隅の点となります。中心の点は高さのみ使用しております。

1点目

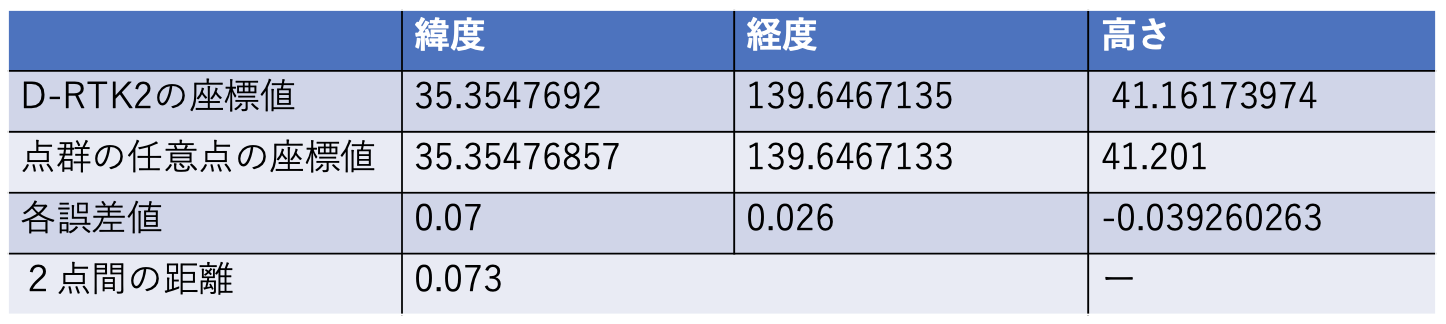

2点目

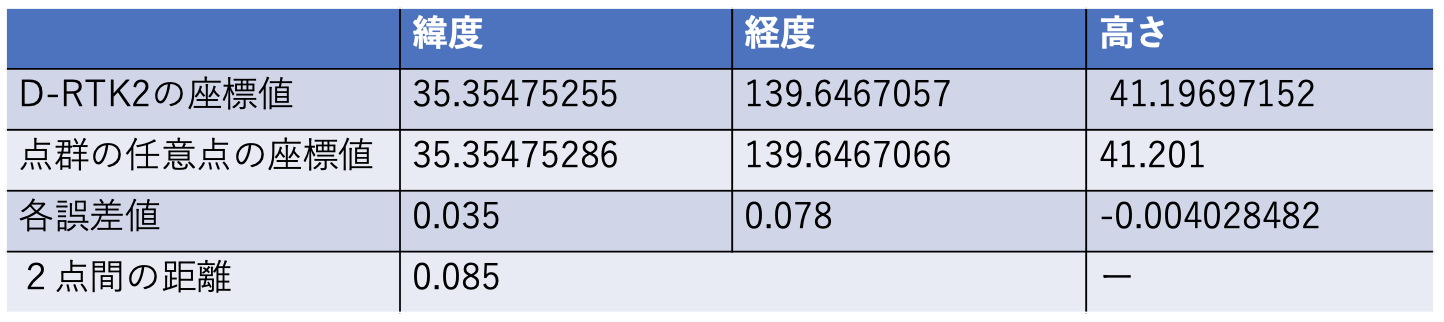

3点目

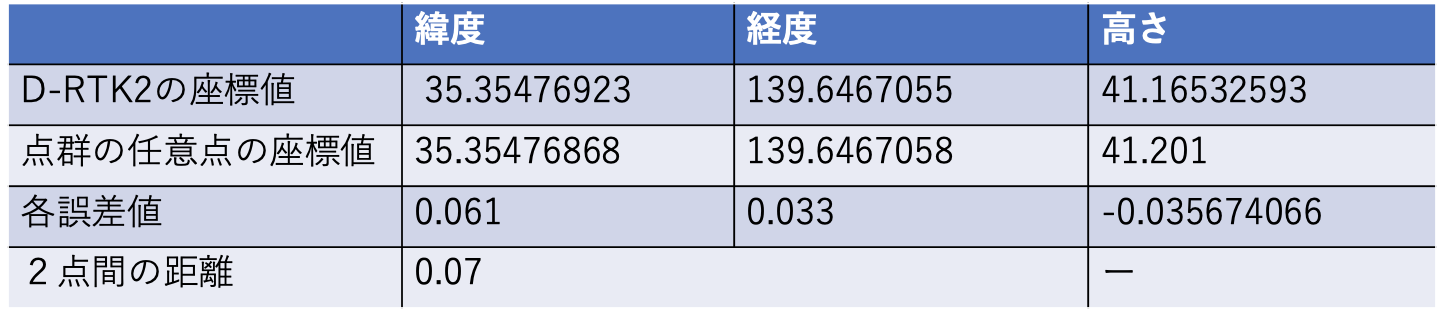

4点目

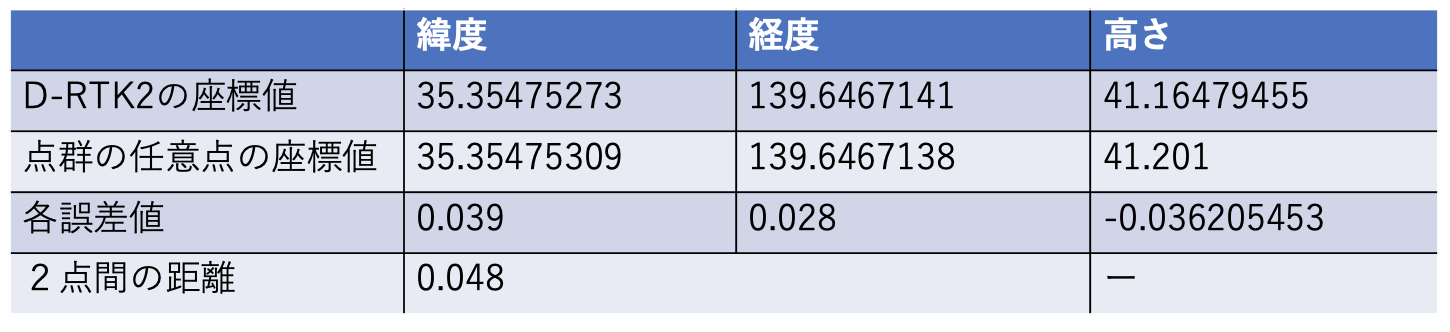

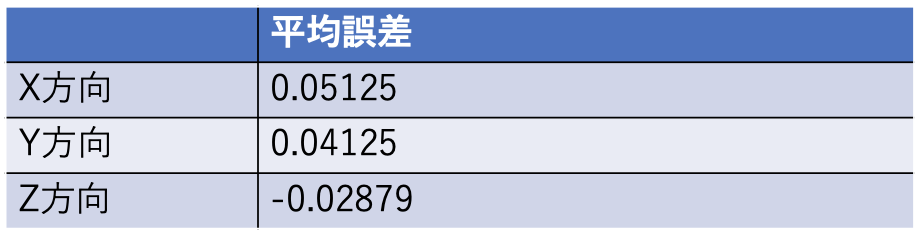

4点の平均誤差

上記表からX⽅向で約5cm、Y⽅向で約4cm、Z⽅向は約3cmの誤差となりました。今回の実測点の計測⽅法はVRS ⽅式のため、約1〜3cm ほど誤差が⽣じます。そのため誤 差の平均値は約±2~8cmとなり、フィルタリングによりすべての誤差が±5cm以内に収まる可能性のある性能を備えていることがわかりました。

地表部分の断⾯図の点群のばらつきの確認

次に作成した点群の断⾯図(地表部分)の点群のばらつき具合を確認していきます。

今回の作成した点群の全体図は以下となります。

点群の全体図

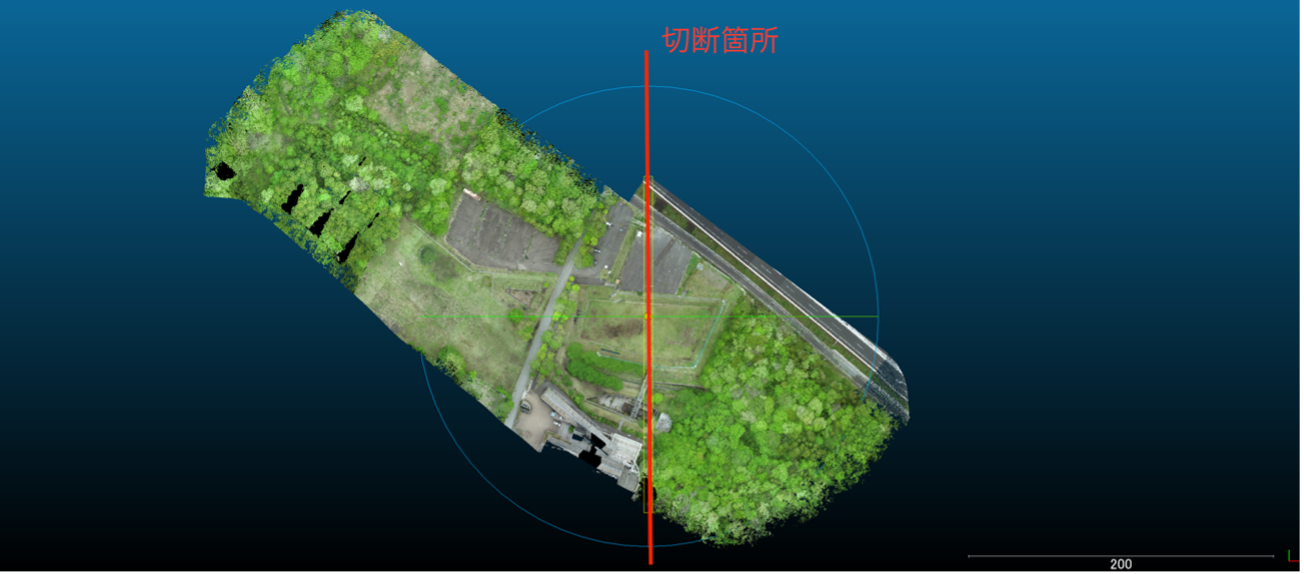

上記図より⾚い線に切った断⾯図が以下となります。

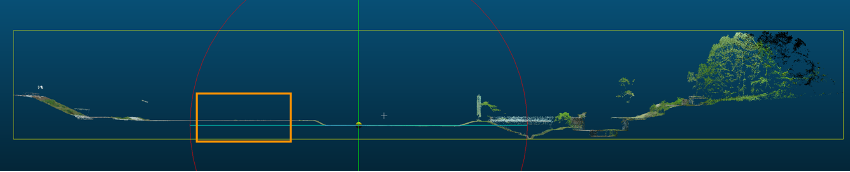

断⾯図の全体

オレンジ枠部分を拡⼤した図が以下3つとなります。

拡大図1[1mスケール]

拡大図2[0.5mスケール]

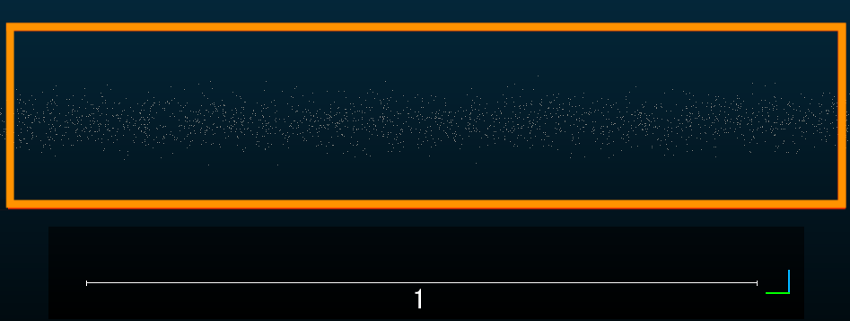

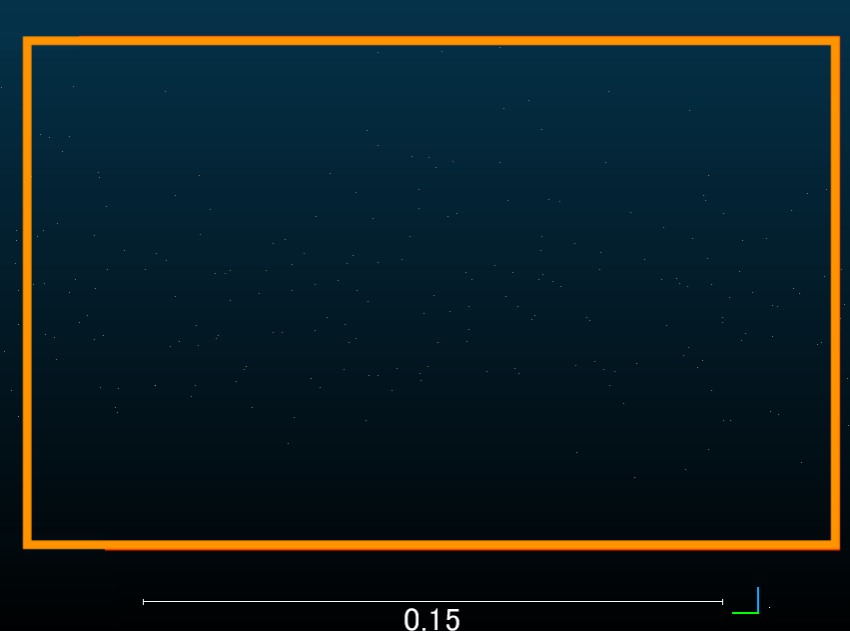

拡大図3[0.15mスケール]

上記図から、ばらつき具合としては0.15~0.20m程度であることが確認できます。

DJI Matrice 300 RTK 資料請求・見積もりフォーム



ScanXを⽤いた⾃動フィルタリング

点群活⽤ソフトの1つである ScanX を紹介させて頂きます。 ScanX は、これまで時間も手間もかかっていた大規模な点群データのクリーニング、解析、共有を、オンラインで素早く実行可能なプラットフォームです。機械学習も活用した様々な手法により、これまで人手をかけていたタスクが自動化され、時間を節約し、誰でも均一な結果を生み出すことができます。
DJI Zenmuse L1 専用のフィルタリングも搭載しており、DJI Zenmuse L1 に搭載されている Livox LiDAR の独特な点群でも、これまで通り点群をフィルタリングすることが可能です。日本語対応している点も魅力です。
点群モデルの画⾯は以下となります。

お勧め機能として、樹⽊を1 本ごとに分類することが可能なため、モデリングされた周辺の⽊の本数を計算することも可能です。⽊ごとに⾊分けされるためユーザー⾃⾝でも認識しやすくなっております。 ※追加有料機能

以下は樹⽊を分類した際の表⽰です。

ScanX は⾃動フィルタリングによる点群の分類を得意としており、簡単な操作で樹⽊を取り払い、地表⾯のみ表⽰させることも可能となります。※ 下の図は樹⽊を⾮表⽰にしております。

マニュアルでのフィルタリングを要しないユーザーにとっては、利便性・コストの⾯で他フィルタリングソフトと⽐較して優位性があり、DJI Zenmuse L1 導⼊の推進に活⽤できるソフトとなっております。
