こんにちは、セキドの北村です。

今回は、「DJI P4 MULTISPECTRAL(P4 マルチスペクトル、以後 P4M と表記)」で撮影した写真を、3Dモデル作成でも紹介したDJIが提供するマッピング ソフトウェア「DJI TERRA(テラ、以後 Terra と表記)」に取り込み、NDVI値などの解析用2Dモデル(2Dマルチスペクトルマップ)の作成方法をご紹介します。



2Dマルチスペクトルマップの作成に
使用した製品はこちら

DJI P4 MULTISPECTRAL

P4M は、農業ミッションや環境モニタリングなどの用途向けに構築されたマルチスペクトル画像システム搭載の高精度ドローン。

DJI P4 MULTISPECTRAL

DJI P4 MULTISPECTRAL 詳細



DJI TERRA

Terraは、3Dモデル作成でも紹介したDJIが提供するマッピング ソフトウェア。
P4Mを購入すると、2Dマルチスペクトルマップが作成可能な1年間のライセンスが無償付帯します。

DJI TERRA

DJI TERRA 詳細





DJI P4 Multispectral と DJI Terra を使った
2Dマルチスペクトルマップ作成

それでは、アプリのキャプチャ画像と合わせて実際の作成手順を紹介いたします。

作成手順

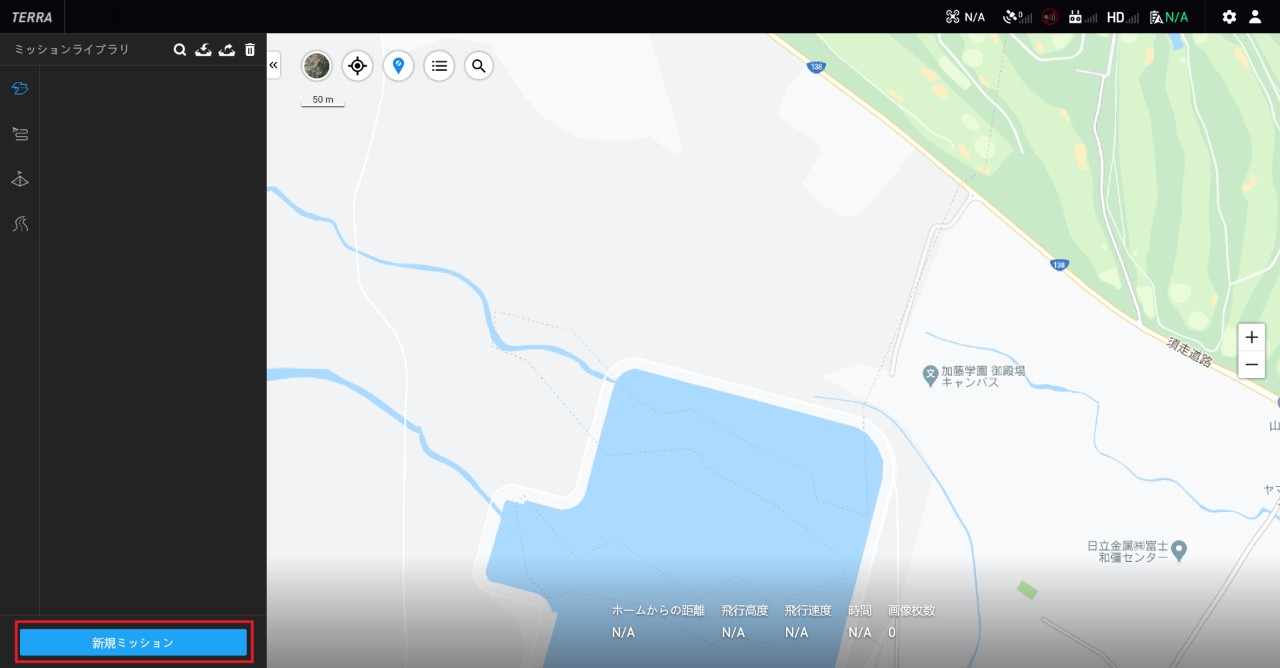

1. 新規ミッション開始

Terra を起動し、「新規ミッション」をクリックします。

P4MとTerraで2Dスペクトルマップ作成手順01

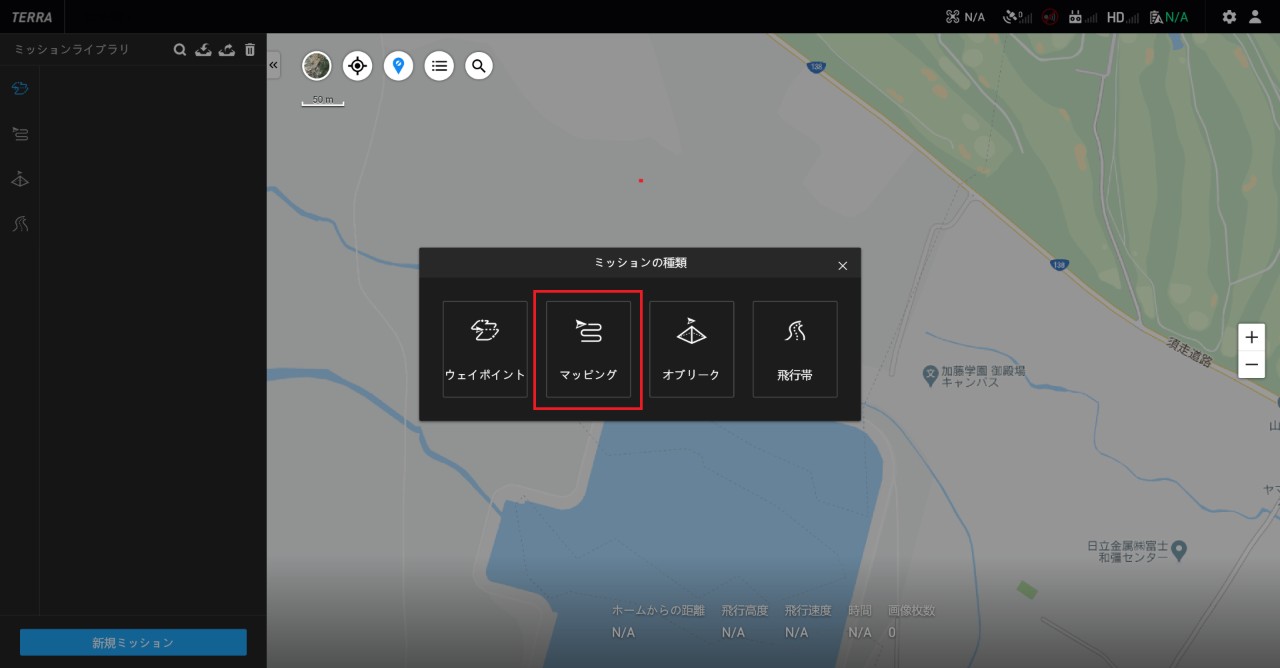

2. ミッションの種類を選択

ミッションの種類の選択画面が表示されますので、「マッピング」を選択します。

P4MとTerraで2Dスペクトルマップ作成手順02

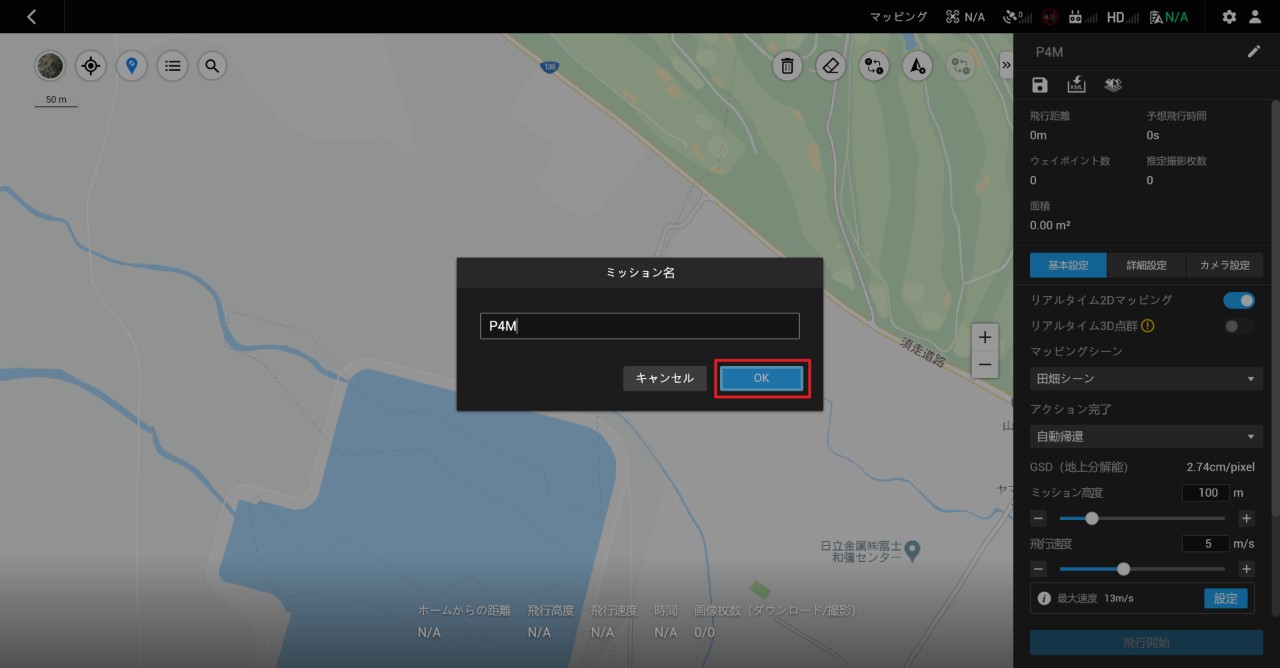

3. ミッション名入力

ミッション名画面が表示されますので、ミッション名を入力し「OK」をクリックします。
今回は「P4M」と入力しています。

P4MとTerraで2Dスペクトルマップ作成手順03

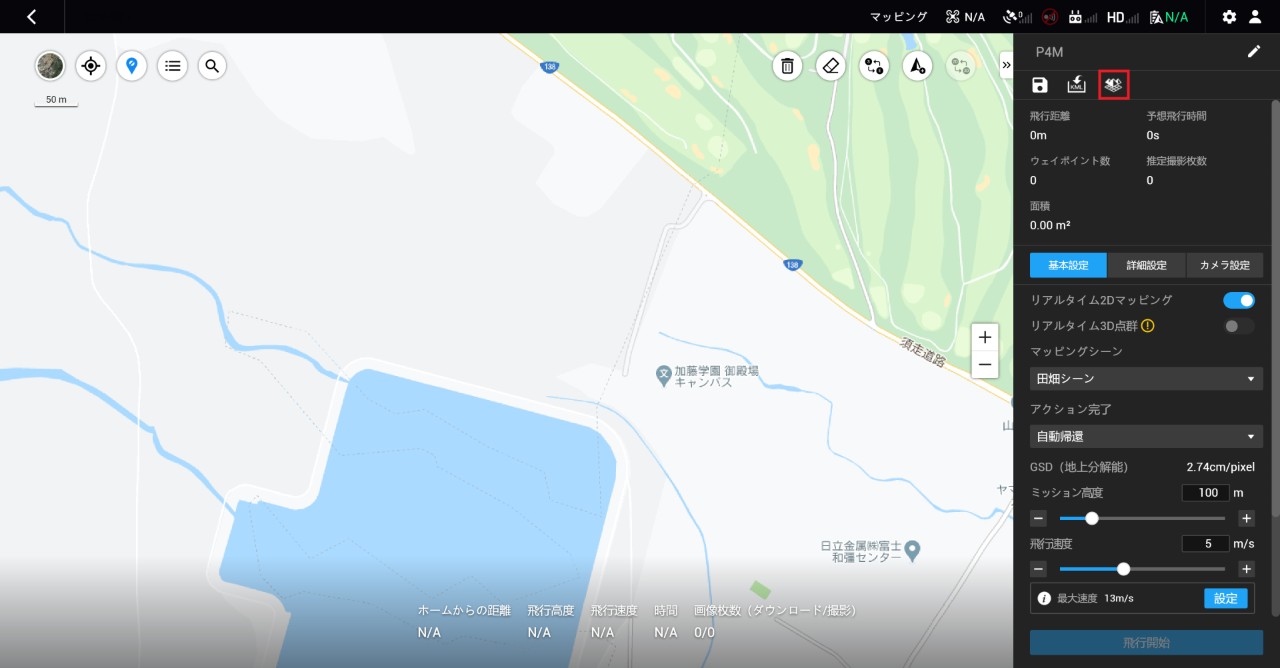

4. ミッション設定

ミッション内の設定画面が表示されますので、右上の赤枠部分のマッピングアイコンをクリックします。

P4MとTerraで2Dスペクトルマップ作成手順04

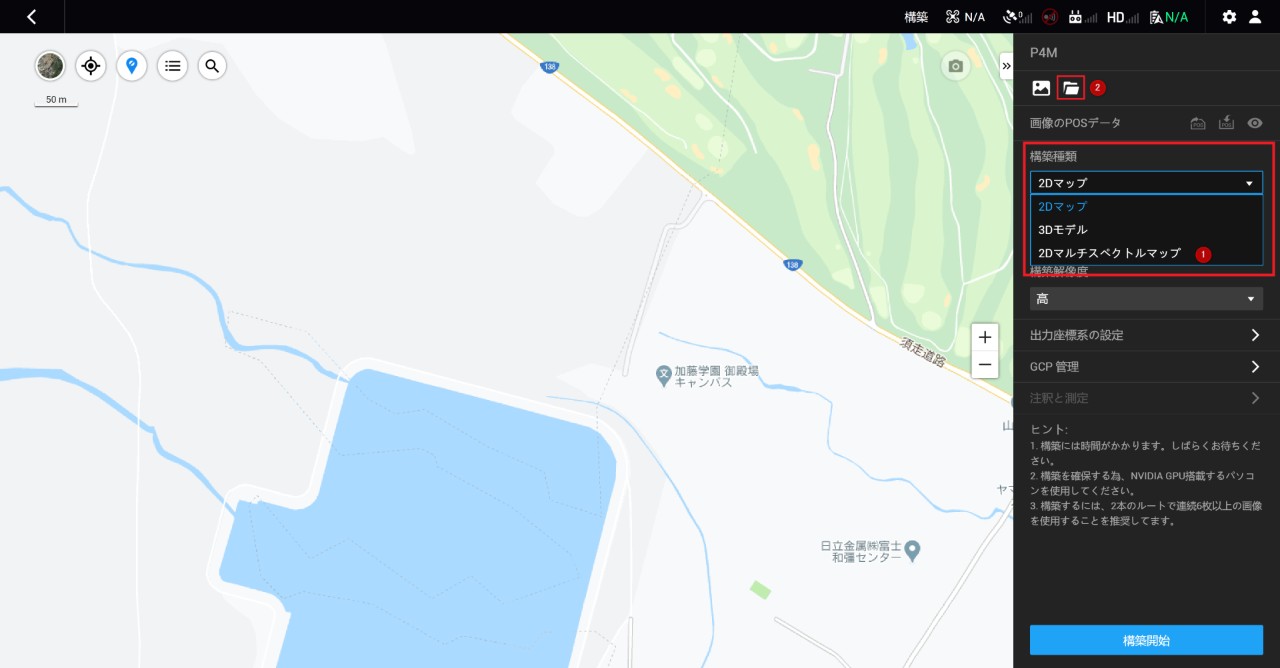

5. モデル設定

モデルの設定画面が表示されます。ここでは取り込む写真とモデルの形式を選択します。

まず、構築種類から「2Dマルチスペクトルマップ」を選択します。
選択後、フォルダアイコンをクリックし、取り込む写真を選択します。

P4MとTerraで2Dスペクトルマップ作成手順05

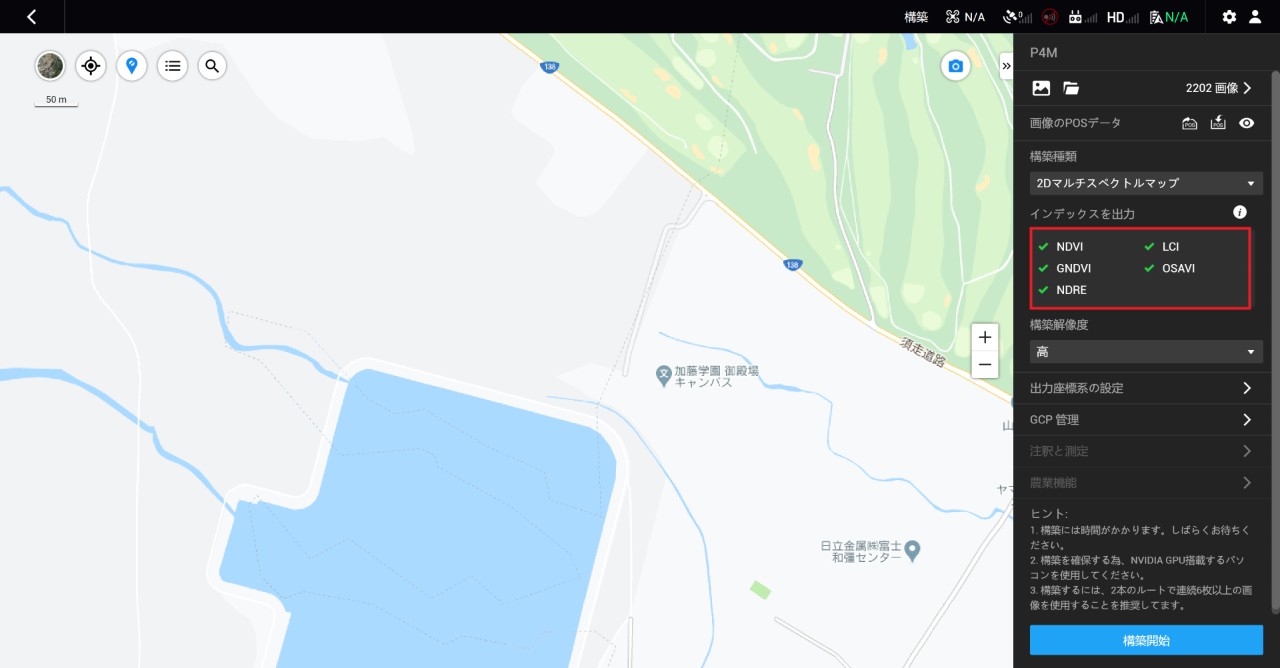

写真の取り込みがうまくいくと下の赤枠部分のように各値にチェックが付きます。
写真の取り込みが完了したら「構築開始」をクリックします。

P4MとTerraで2Dスペクトルマップ作成手順06

処理が完了するとモデルが表示されます。



2Dマルチスペクトルマップの作成方法は以上です。





2Dマルチスペクトルマップの表示

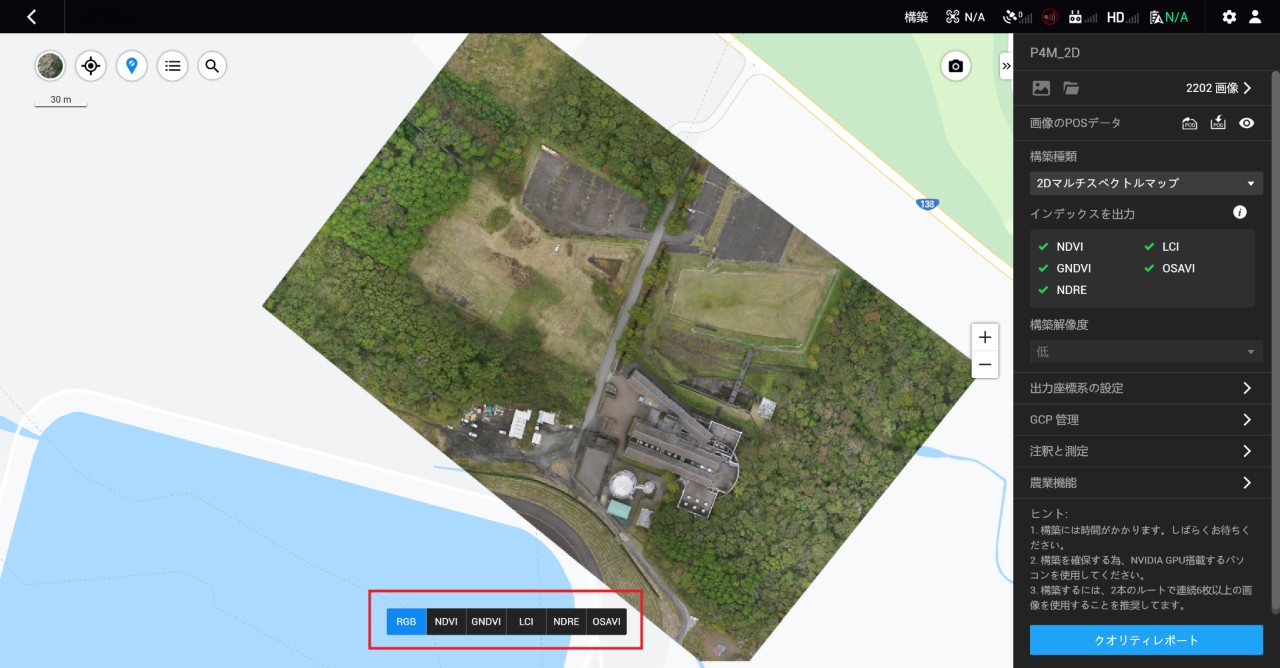

作成されたモデルは、通常のモデルとは違い下部にRGBやNDVIの切り替えボタンがあり、こちらをクリックすると各分析のマップが表示されます。

P4MとTerraで2Dスペクトルマップ分析01



目的のエリアにズームします。

P4MとTerraで2Dスペクトルマップ分析02



ボタンで切り替えて各分析結果を表示します。

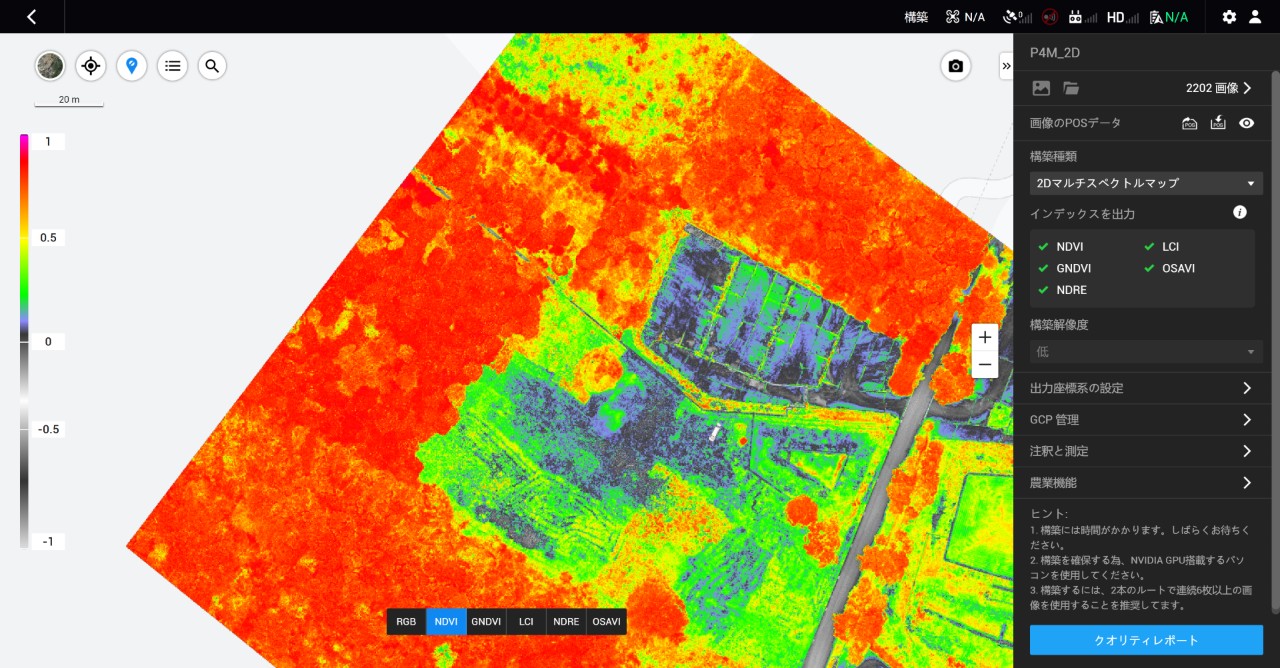

NDVI

P4MとTerraで2Dスペクトルマップ分析03_NDVI

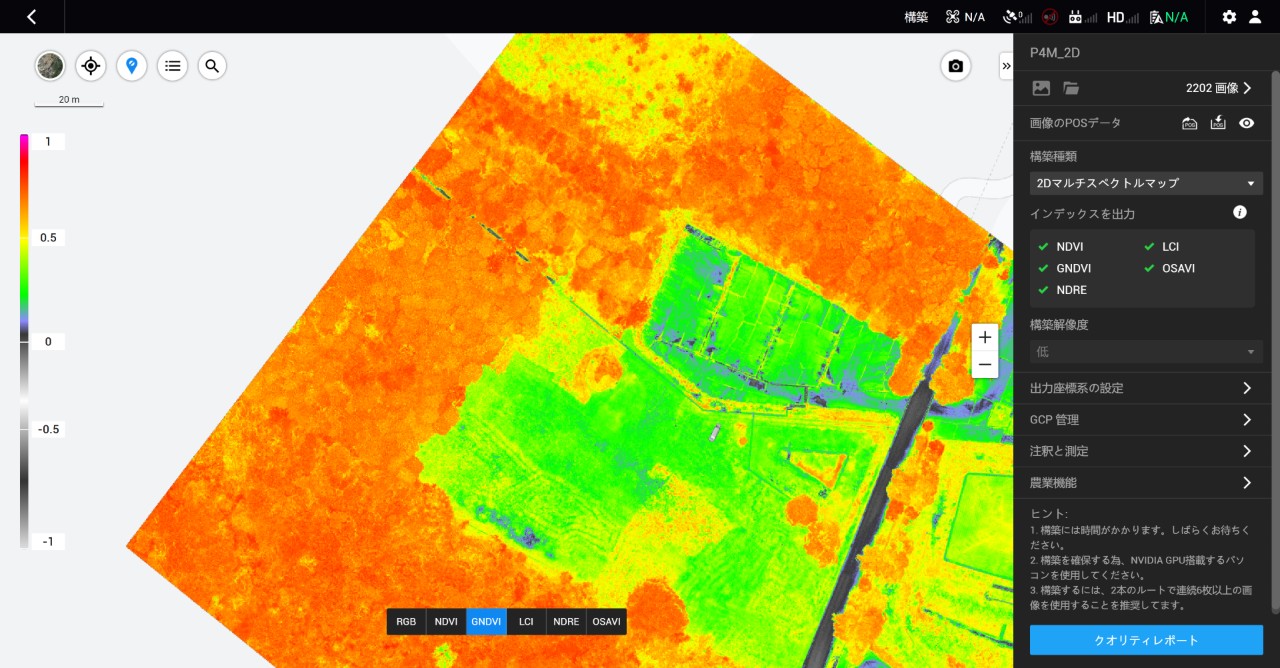

GNDVI

P4MとTerraで2Dスペクトルマップ分析04_GNDVI

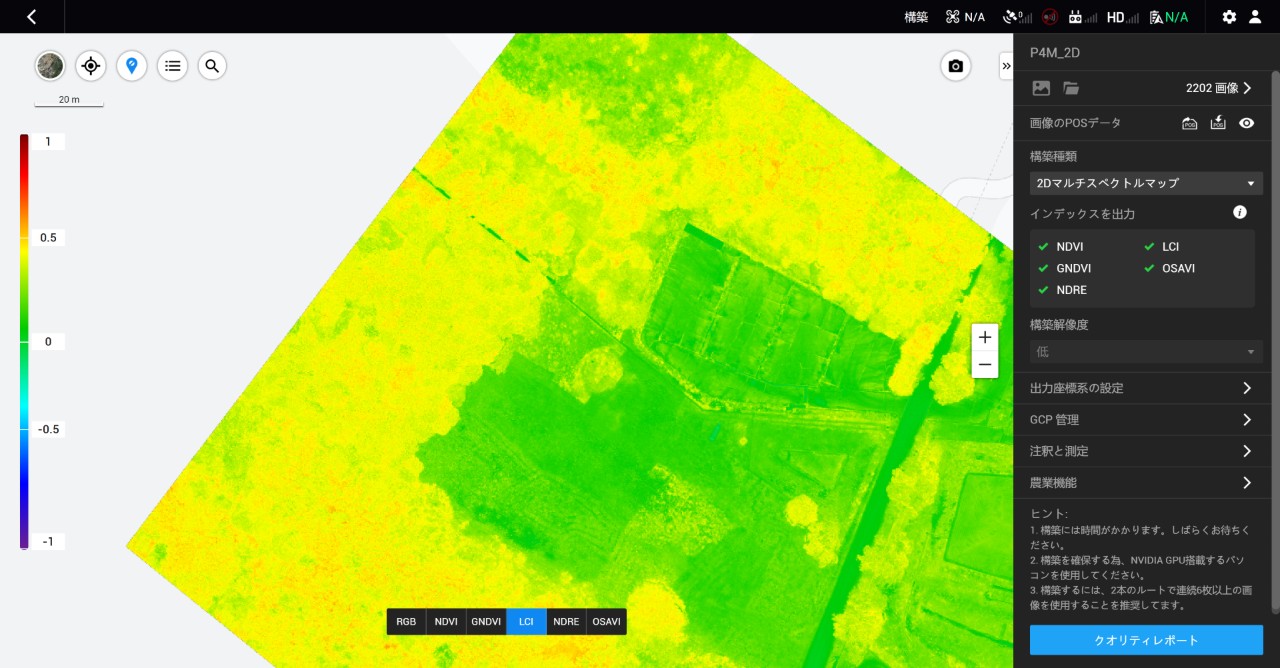

VCI

P4MとTerraで2Dスペクトルマップ分析05_VCI

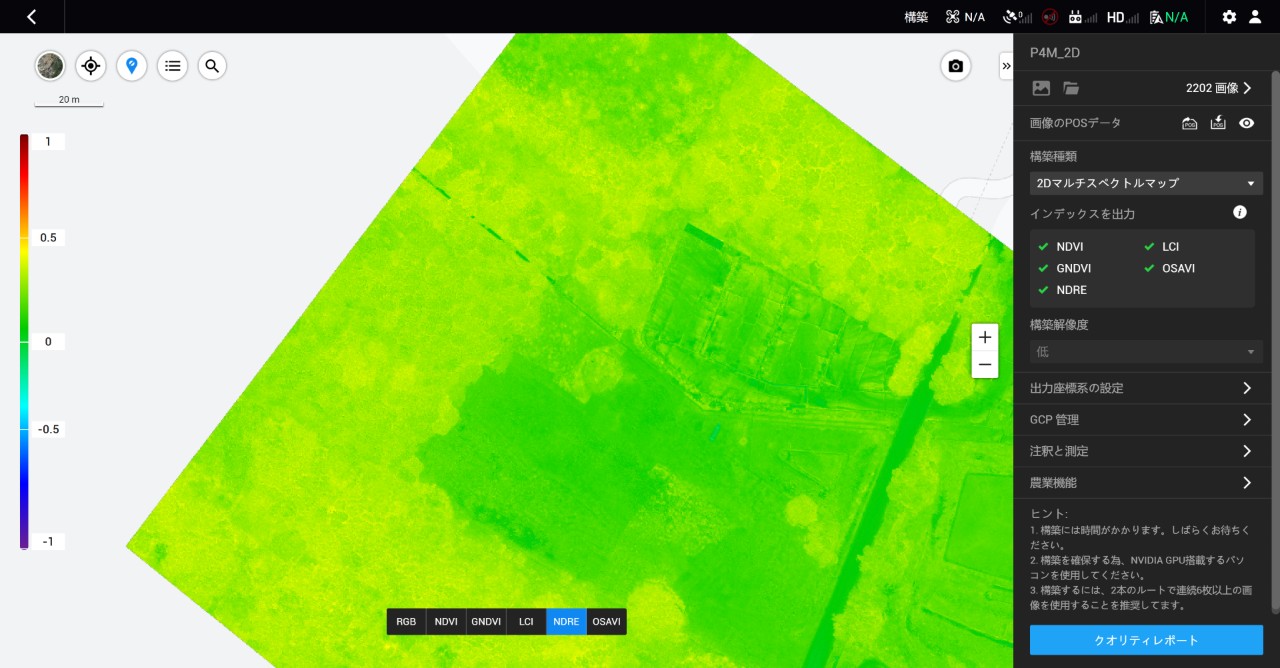

NDRE

P4MとTerraで2Dスペクトルマップ分析06_NDRE

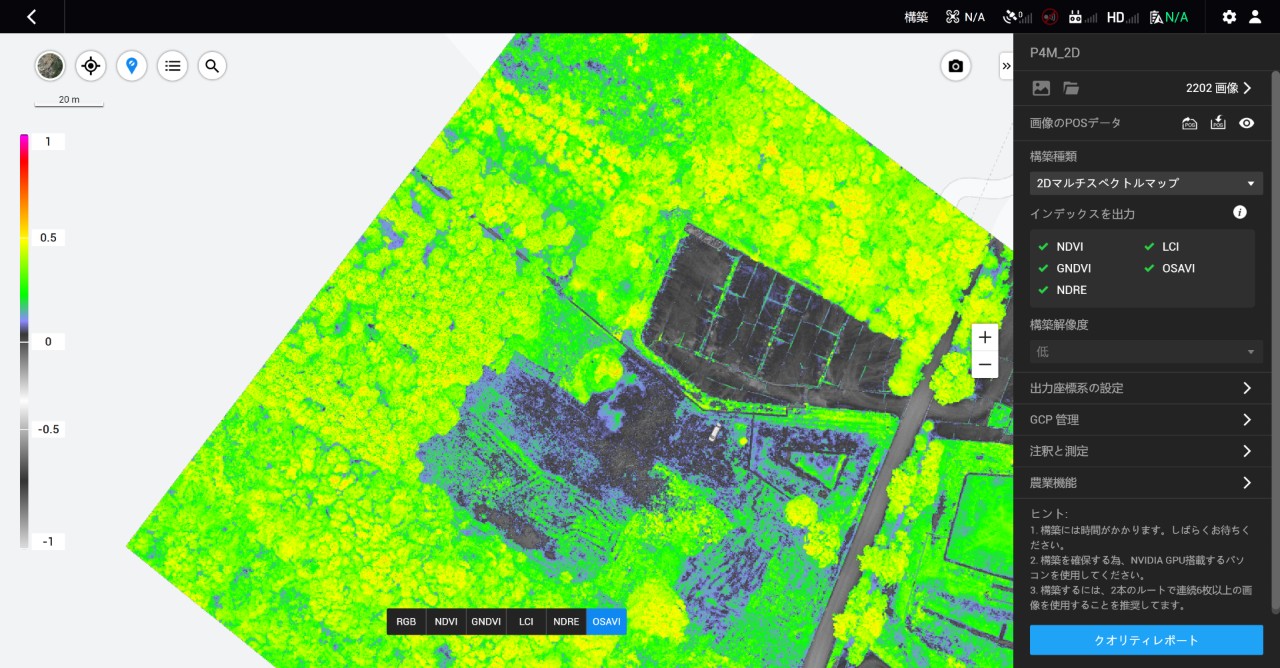

OSAVI

P4MとTerraで2Dスペクトルマップ分析07_OSAVI



分析結果ボタンにより簡単に切り替えが可能となり、スムーズに希望の分析内容を確認することが可能となります。





DJI P4 Multispectral と DJI Terra を使った2Dマルチスペクトルマップの作成方法、分析内容の確認はいかがでしたでしょうか?



撮影に使用したドローン・アプリの詳細・お見積りはこちらから!

DJI P4 MULTISPECTRAL 詳細

DJI TERRA 年間ライセンス ダウンロード・詳細



ドローンを使ったマルチスペクトルマップの作成や植生分析、スマート農業について、もっと詳しい情報や機材選定のご相談、お見積もりのご依頼は、お電話またはお問い合わせフォームからお気軽にお問い合わせください。
導入から運用までしっかりとサポートさせて頂きます。
