こんにちは、セキドの大岡です。
今回は、インフラ点検や外壁調査など様々な業務で使われる DJI製産業用ドローンの「ズームカメラ」性能について、最新の2機種を比較しながらご紹介します。点検業者さまの機材選びの参考になりましたら幸いです!
産業用ドローン_01_s

産業用ドローンの赤外線カメラ性能は、以前の記事で比較しましたのでコチラをご確認ください。

赤外線カメラ搭載ドローンを利用した外壁点検について
赤外線カメラ搭載ドローンを利用した外壁点検について



産業用ドローンのカメラ性能は?

今回のズーム機能の比較に使用した産業用ドローン2機種のカメラ性能を確認してみましょう。

DJI MAVIC 2 ENTERPRISE ADVANCED(マビック 2 エンタープライズ アドバンスト、以下 M2EA)

センサー :1/2インチ CMOS
有効画素数:48 MP
ズーム性能:デジタルズーム32倍

DJI MAVIC 2 ENTERPRISE ADVANCEDDJI MAVIC 2 ENTERPRISE ADVANCED 詳細

最大56倍デジタルズーム&広角カメラ/サーマルカメラ搭載の業務用最新モデルDJI Mavic 3 Enterprise



DJI Matrice 300 RTK + DJI Zenmuse H20T(マトリス 300 RTK + ゼンミューズ H20T、以下 H20T)

センサー :1/1.7インチCMOS
有効画素数:20 MP
ズーム性能:光学ズーム20倍、デジタルズーム合わせ最大200倍

DJI MAVIC 2 ENTERPRISE ADVANCED
DJI Matrice 300 RTK 詳細

DJI Zenmuse H20T
DJI Zenmuse H20T 詳細



M2EA ズーム機能の特徴

M2EA は、デジタルズームが可能な48MPの可視光カメラと、赤外線カメラが並んで搭載されております。光学ズームではないので実質トリミングをしていることになりますが、可視光カメラ解像度が48MPと高解像度なので、FHD画質であれば4倍までは劣化なしのズームが可能です!
また、画像の劣化はありますが最大で32倍のデジタルズームが可能なため、こちらの画像のように離れたところからでも、被写体をクローズアップをすることができます。

カメラ画像:対象物との距離 20m

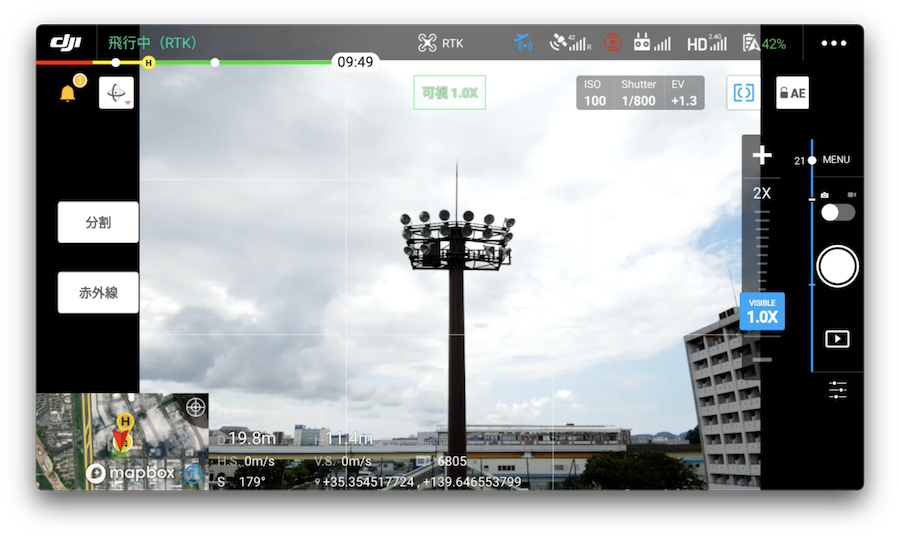

[M2EA ズームなし]

Mavic 2 Enterprise Advanced ズーム撮影

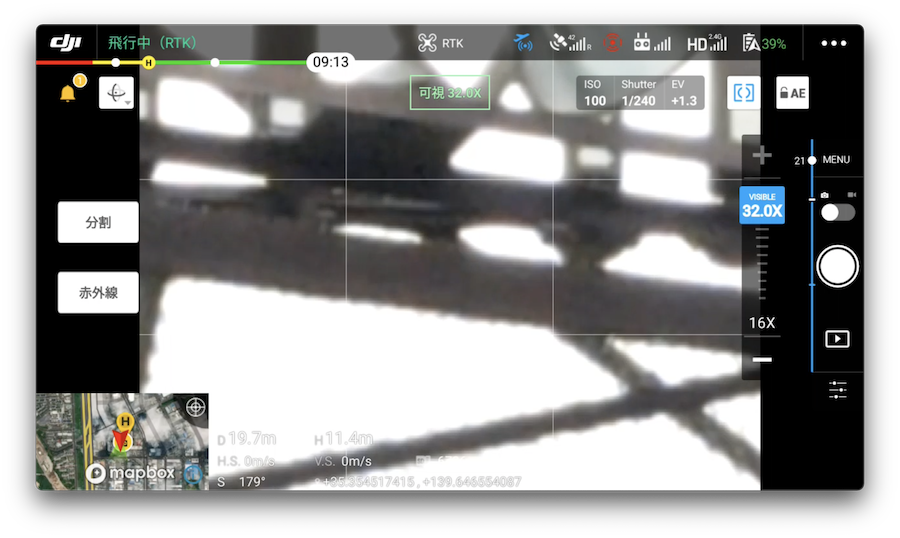

[M2EA デジタルズーム32倍]

Mavic 2 Enterprise Advanced ズーム撮影
やはりデジタルズームなので、画像は荒くなってしまいます。簡易的な確認はできますが、もう少し機体自体を接近させないと点検用途で使用するのは難しいですね。



カメラ画像:対象物との距離 20m、カメラ30度上向き

ちなみにカメラは30度ですが上に向けることもできます。

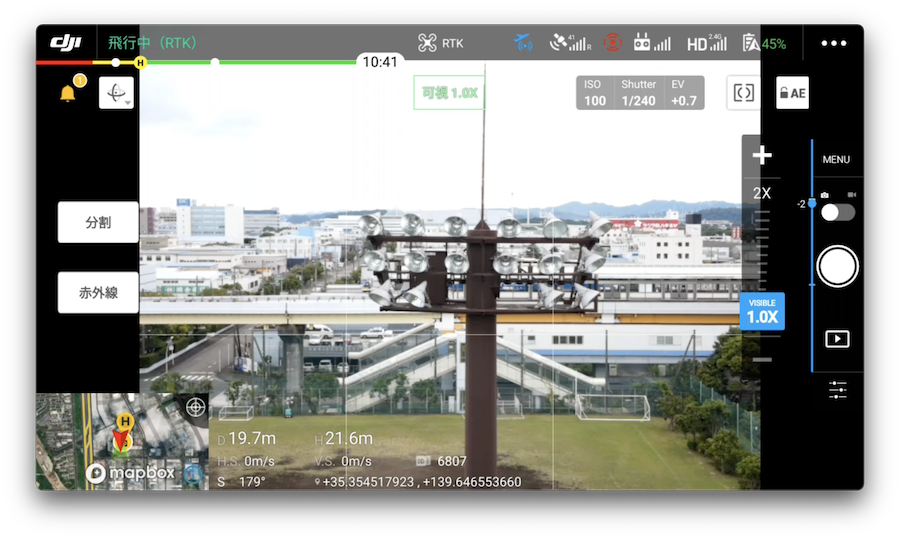

[M2EA ズームなし]

Mavic 2 Enterprise Advanced ズーム撮影


[M2EA デジタルズーム32倍]

Mavic 2 Enterprise Advanced ズーム撮影



H20T ズーム機能の特徴

続いてH20Tの説明に移ります。Matrice 300 RTK に搭載して使用する H20T は、光学20倍ズームが可能な20MPの可視光カメラと広角カメラ、赤外線カメラ、そして対象物とカメラとの距離を計測するレーザー距離計が一体型となったハイブリッドカメラです。可視光カメラはデジタルズームも合わせると200倍のズームが可能なため、接近しづらい対象物の撮影も難なく対応することができます。


カメラ画像:対象物との距離 20m

[H20T ズームなし]

Zenmuse H20T ズーム撮影


[H20T 光学ズーム20倍]

Zenmuse H20T ズーム撮影
やはり劣化なしの光学ズームで撮影した画像は非常に鮮明です!


[H20T 光学+デジタルズーム200倍]

Zenmuse H20T ズーム撮影
さらにデジタルズームを組み合わせて、ここまで拡大することができます!画像の劣化が少ないのは、M2EAに比べセンサーサイズも大きい点が生きています。



カメラ画像:対象物との距離 20m、カメラ30度上向き

M2EAと同様、カメラは30度ですが上に向けることもできます。

[H20T ズームなし]

Zenmuse H20T ズーム撮影


[H20T 光学ズーム20倍]

Zenmuse H20T ズーム撮影



カメラ画像:上方ジンバルコネクター利用

加えて Matrice 300 RTK はオプションの上方ジンバルコネクターを装着することで、角度を上げて90度真上までの撮影にも対応します。橋梁点検などには必須のオプションです。

DJI MATRICE 300 シリーズ PART11 上方ジンバルコネクター

MATRICE 300 シリーズ PART11 上方ジンバルコネクター
MATRICE 300 シリーズ 上方ジンバルコネクター 詳細



[H20T ズームなし]

Zenmuse H20T ズーム撮影


[H20T 光学ズーム20倍]

Zenmuse H20T ズーム撮影


[H20T 光学+デジタルズーム200倍]

Zenmuse H20T ズーム撮影
影になっている部分なので、少しノイズが発生していますが、ボルトやネジ山までくっきりと写すことができます。


いかがでしたでしょうか。機体自体を接近させることができる対象物の点検の際は、画質にそこまで大きな差はありませんが、機体が接近しづらくズームでの作業が前提となる、送電線鉄塔などの点検にはやはり H20T が向いています。
また上向きでの撮影が必要な際も、H20Tが適していますね。


セキドでは、今回ご紹介した構造物点検を含む様々な業務で利用されるドローンについて、無料で参加いただけるWEBセミナーや体験会を開催しています。まずはドローンでどんな業務ができるのか?そんな疑問を解消していただくため、ぜひお気軽にご参加ください。

無料セミナー

無料WEBセミナー・体験会 一覧


セキドではドローンの業務利用について個別相談も承っておりますので、用途やご要望を伺えましたら最適な機材を提案させていただきます。
ぜひお気軽にご相談ください。
