ACパワーコンポーネントについての接続方法について構成品ごとに解説いたします。
付属のマニュアルをご確認いただき、本ページは補足説明としてご参考ください。
※構成品に充電が必要なものは、充電完了の上で実施してください。
※各種バージョンは最新にしてご利用ください。
※別途必要となる変圧器/モバイル端末等/電源はご用意の上、ご利用ください。
※必ず構成品の電源をOFFの状態で接続を行ってください。
※長時間ご利用の際は「コントロールコンソール・ボックス」および「アダプターボックス」についても給電しながらの運用が必要となります。
※その他、付属のマニュアルを参照の上で、ご利用ください。※本ページでは家庭用電源(100V)を例にご案内をしております。よって変圧器を使用しております。ACパワーコンポーネントのスペックに記載があります通り「200-240V」でのご利用製品となります。日本の家庭用電源は「100V」のため、日本の家庭用電源環境下でのご利用の場合は、本接続事例のように変圧器をご用意いただく必要がございます。
※「コントロールコンソール」「アダプターボックス」「テザーリール」は水面から2m以上離れた位置において濡れないように保持してください。
※陸電供給については、地上および水中0.5m未満では保護機能が働き動作致しません。(動作した場合でも30秒前後で強制的に陸電供給がOFFになります)よって、ご利用の際は0.5m以上潜水後にご利用ください。
※安全のため「耐電ゴム手袋」を装着してご利用ください。

【接続構成1】
・CHASING M2 PRO
・コントロールコンソール・ボックス

    AC電源モジュール・200mケーブル付きセット

<接続イメージ写真>

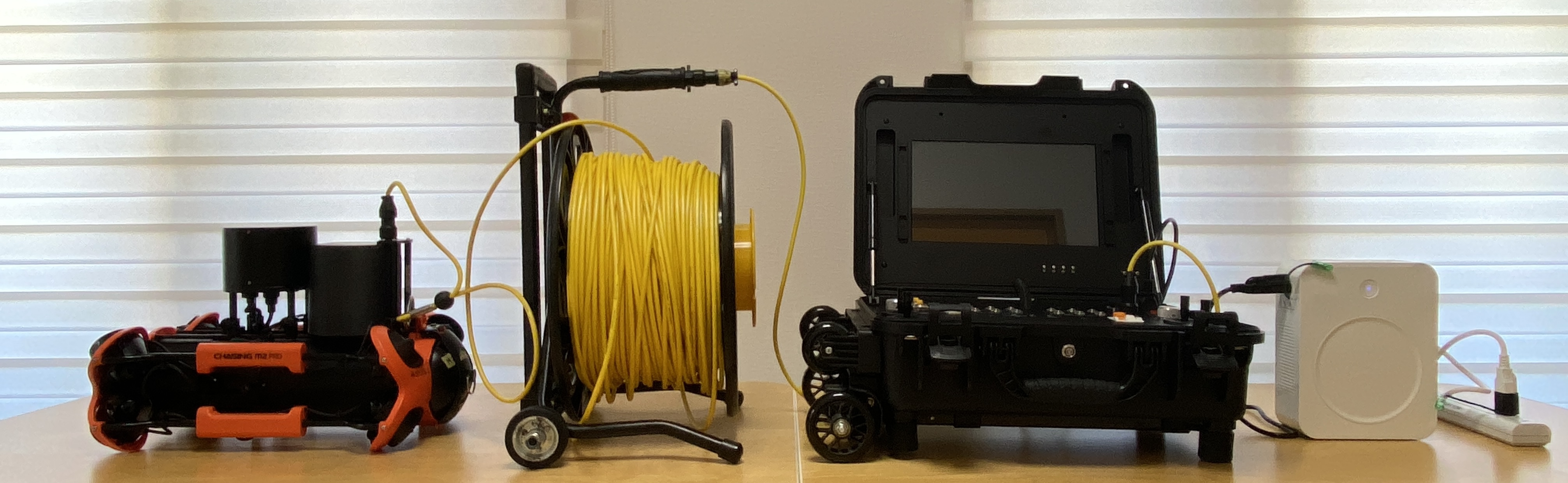

全体図

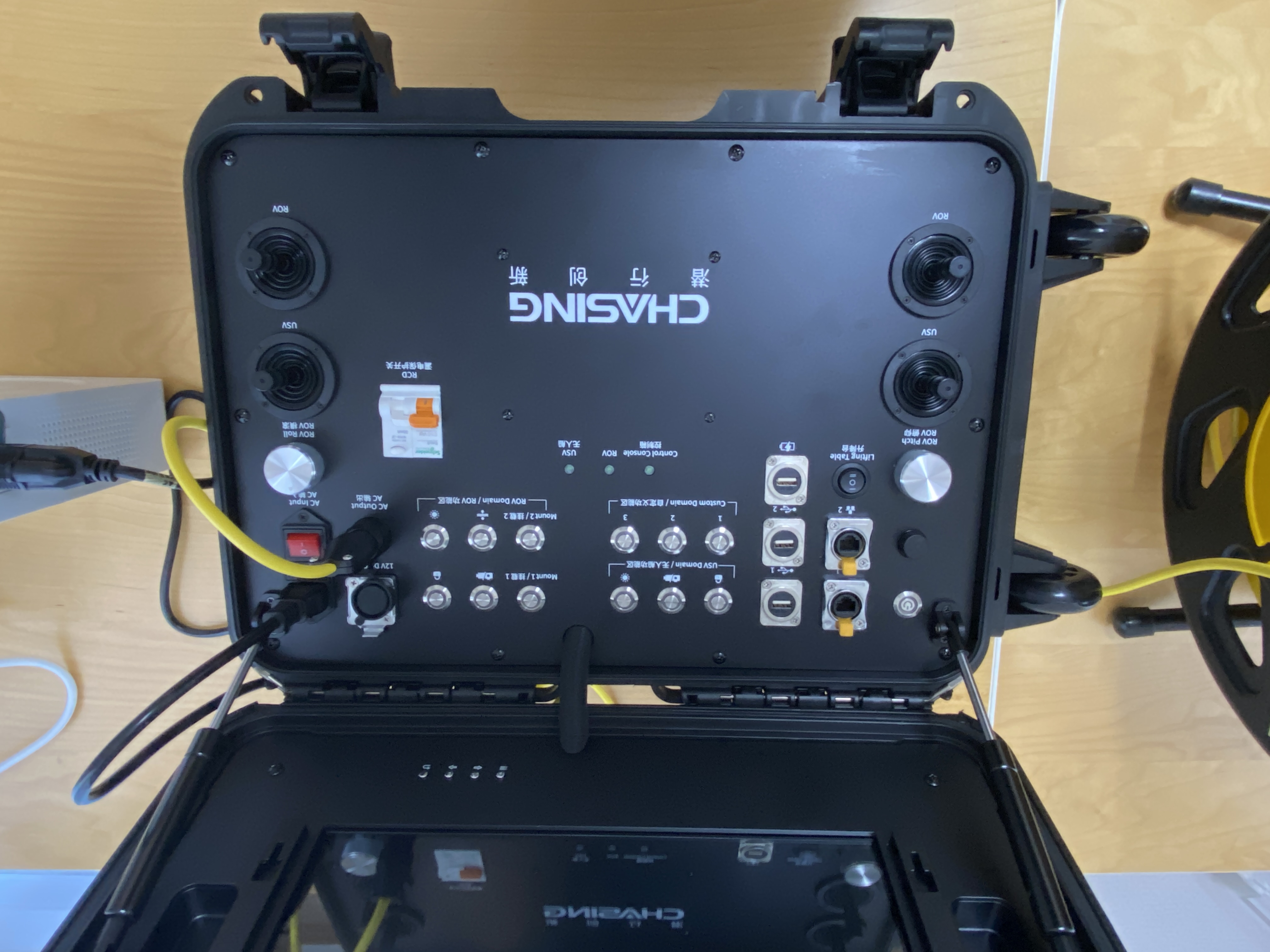

コントロールコンソール・ボックス周り

<AC電源モジュール利用手順>
1.構成品を全て接続の上、変圧器をONにして、コントロールコンソール・ボックスの電源を入れてください。

2.CHANSING GO1を起動して、機体との接続を確認してください。

3.コントロールコンソール・ボックスのACパワースイッチをONにしてください(スイッチのLEDが点灯することをご確認ください)

4.アプリ設定で「The AC power supply(アダプターボックスAC)」をONにしてください。

5.正常に動作していることをご確認ください。30秒ほど経過後、ご利用を開始してください。(バッテリー残量表示に「給電マーク(稲妻のようなマーク)」が表示されます)

※必要に応じて「コントロールコンソール・ボックス」も充電しながらご利用ください。
【接続構成2】
・CHASING M2 PRO
・マルチインターフェースドッキングステーション
・コントロールコンソール・ボックス
・AC電源モジュール・200mケーブル付きセット

<接続イメージ写真>

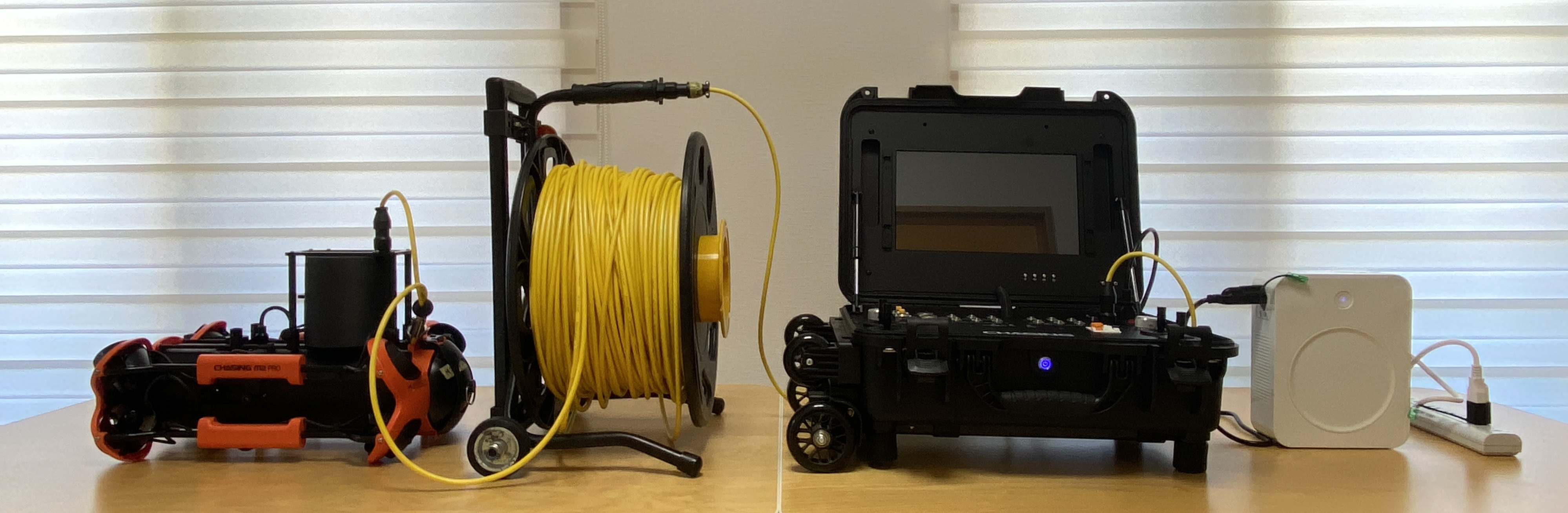

全体図

コントロールコンソール・ボックス周り

<AC電源モジュール利用手順>
1.構成品を全て接続の上、変圧器をONにして、コントロールコンソール・ボックスの電源を入れてください。

2.CHANSING GO1を起動して、機体との接続を確認してください。

3.コントロールコンソール・ボックスのACパワースイッチをONにしてください(スイッチのLEDが点灯することをご確認ください)

4.アプリ設定で「The AC power supply(アダプターボックスAC)」をONにしてください。

5.正常に動作していることをご確認ください。30秒ほど経過後、ご利用を開始してください。(バッテリー残量表示に「給電マーク(稲妻のようなマーク)」が表示されます)

※必要に応じて「コントロールコンソール・ボックス」も充電しながらご利用ください。
【接続構成3】
・CHASING M2 PRO
・アダプターボックス
・AC電源モジュール・200mケーブル付きセット

<接続イメージ写真>

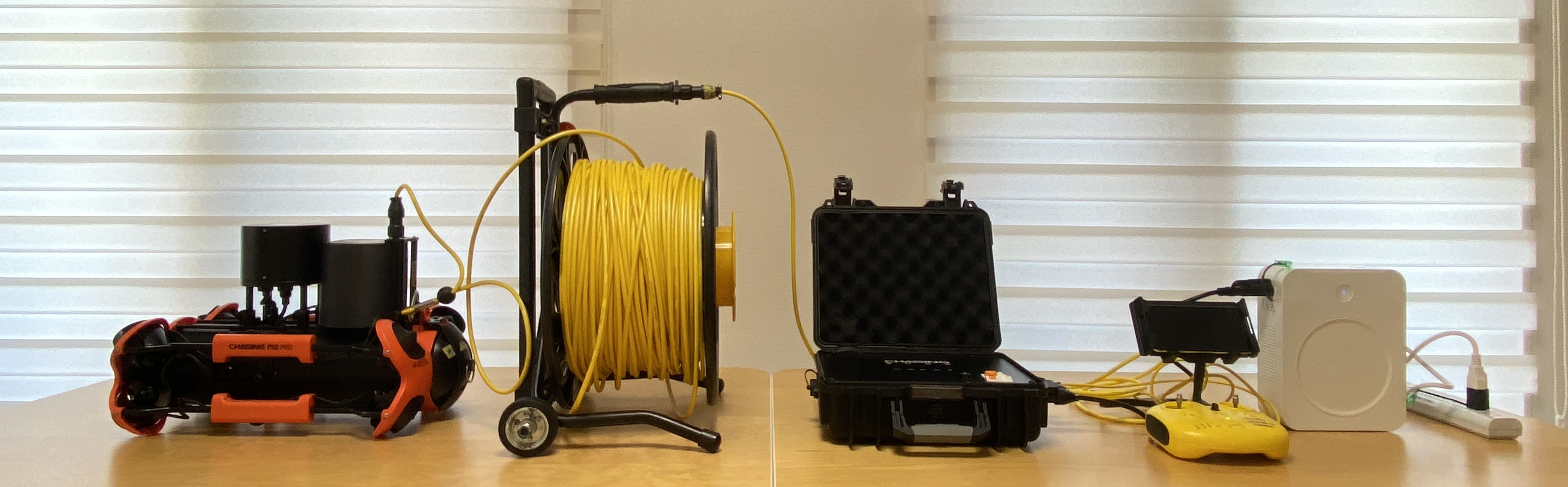

全体図

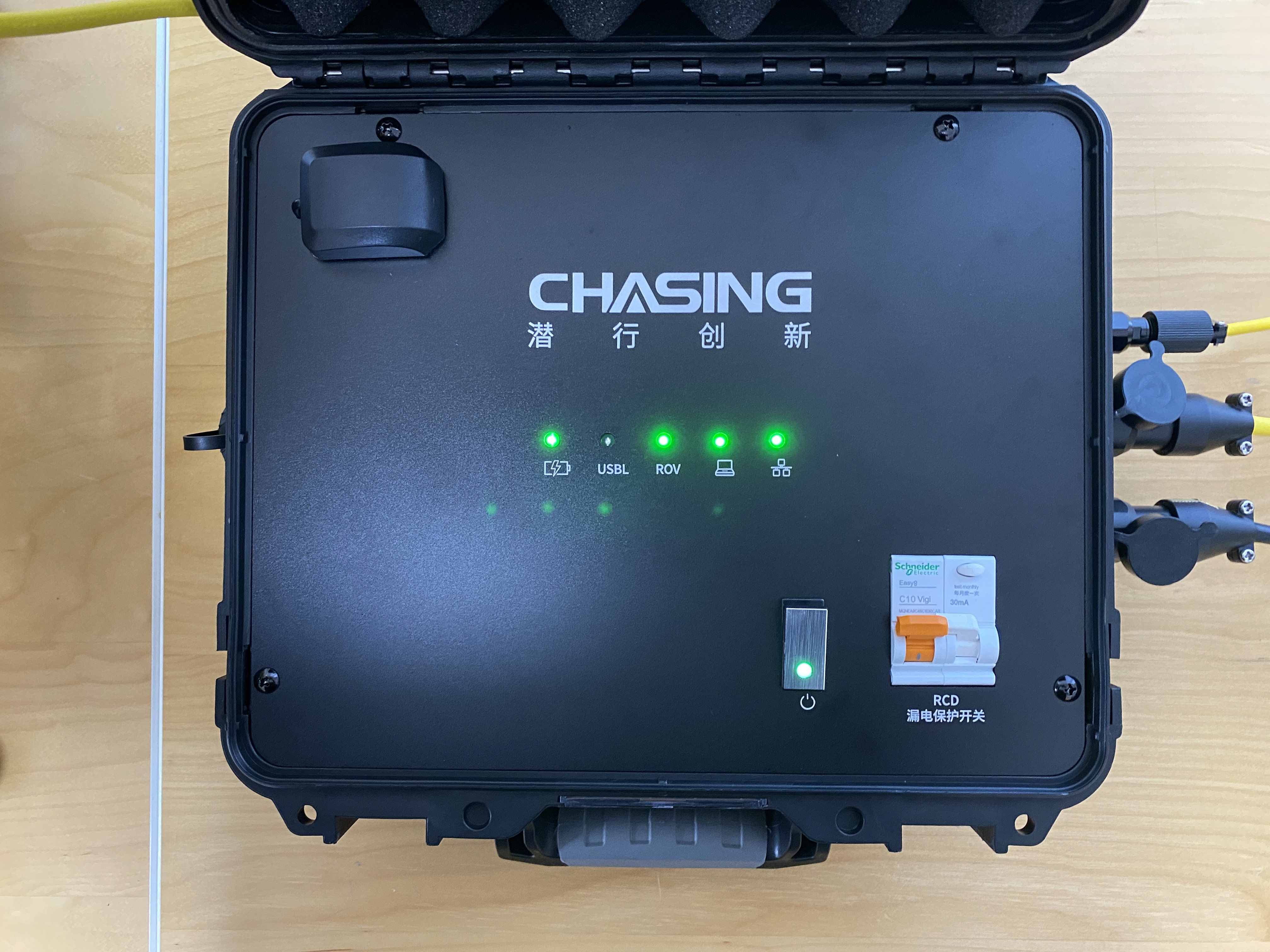

アダプターボックス周り

<AC電源モジュール利用手順>
1.構成品を全て接続の上、変圧器をONにして、コントローラーの電源を入れてください。CHASING M2 PROが起動します。

2.CHANSING GO1を起動して、機体との接続を確認してください。

3.アダプターボックスのACパワースイッチをONにしてください(スイッチのLEDが点灯することをご確認ください。起動まで30秒から1分弱かかる場合がございます。)

4.アダプターボックスが完全に起動後に、アプリ設定で「The AC power supply(アダプターボックスAC)」をONにしてください。

5.正常に動作していることをご確認ください。(バッテリー残量表示に「給電マーク(稲妻のようなマーク)」が表示されます)

※必要に応じて「アダプターボックス」も充電しながらご利用ください。
【接続構成4】
・CHASING M2 PRO
・マルチインターフェースドッキングステーション
・アダプターボックス
・AC電源モジュール・200mケーブル付きセット

<接続イメージ写真>

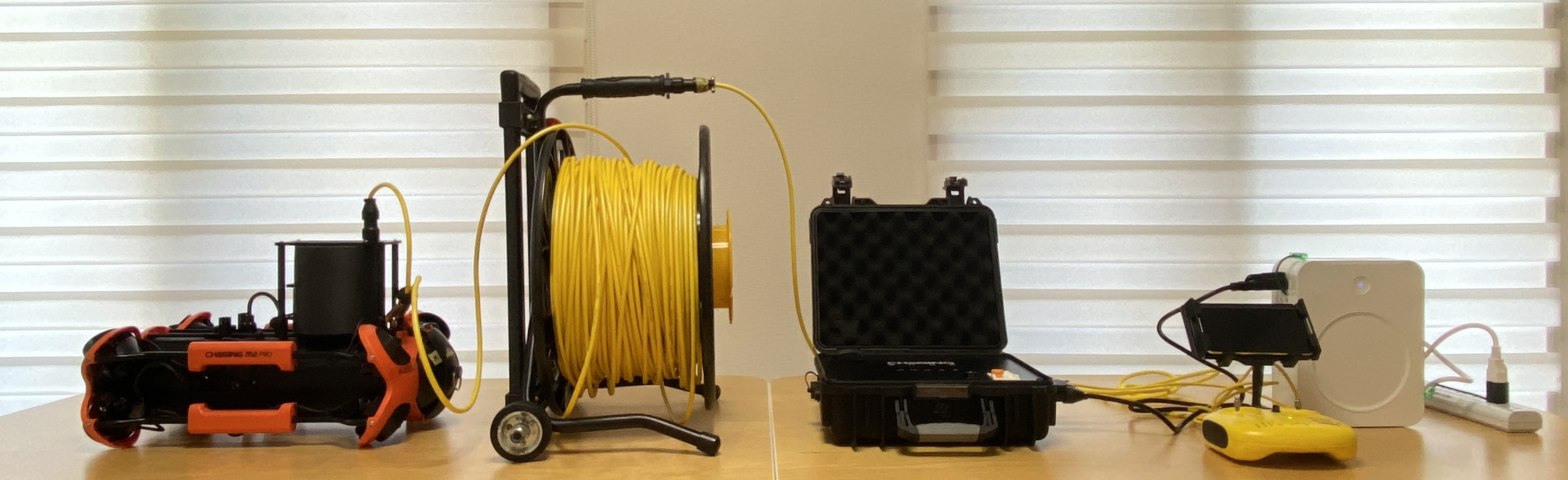

全体図

アダプターボックス周り

<AC電源モジュール利用手順>
1.構成品を全て接続の上、変圧器をONにして、コントローラーの電源を入れてください。CHASING M2 PROが起動します。

2.CHANSING GO1を起動して、機体との接続を確認してください。

3.アダプターボックスのACパワースイッチをONにしてください(スイッチのLEDが点灯することをご確認ください。起動まで30秒から1分弱かかる場合がございます。)

4.アダプターボックスが完全に起動後に、アプリ設定で「The AC power supply(アダプターボックスAC)」をONにしてください。

5.正常に動作していることをご確認ください。(バッテリー残量表示に「給電マーク(稲妻のようなマーク)」が表示されます)

※必要に応じて「アダプターボックス」も充電しながらご利用ください。

下記に動画解説もございます。あわせてご参照ください。

Connection and Installation Tutorial of AC Power Supply(英語)

<参考リンク>
CHASING M2 PRO ACパワーコンポーネントよくあるご質問
https://sekido-rc.com/blog/technical/faq_211101_001/

CHASING コントロールコンソール・ボックス よくあるご質問集
https://sekido-rc.com/blog/technical/faq_211029_002/

※当記事の無断での複製、改編、転載、二次利用などは一切禁じます。
※記載内容は公開時点での仕様に基づいています。バージョンアップなどにより記載内容と異なる場合があります。
※記載事項は予告なく変更となる場合があります。
